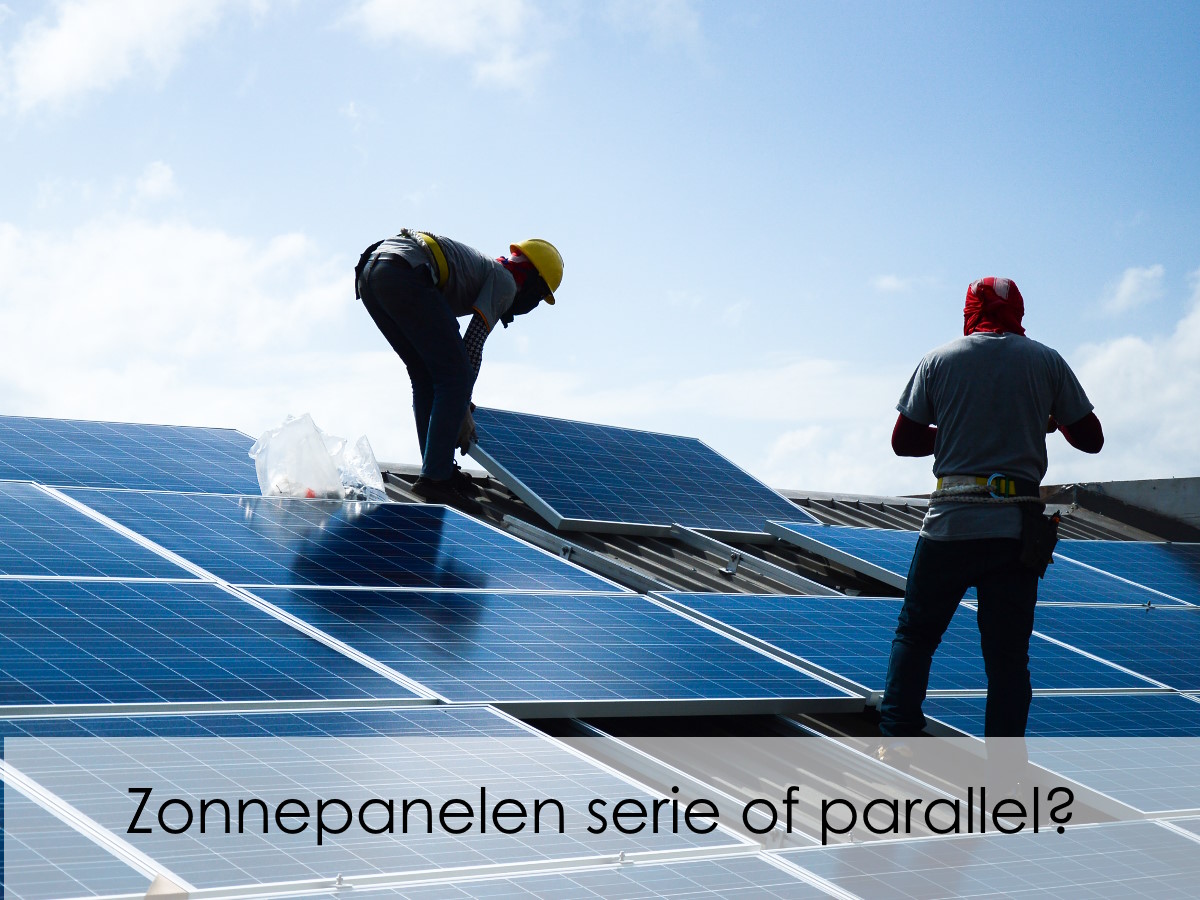

Zonnepanelen: serie of parallel? | Opties en info

Je kunt een zonnepanelen systeem kortweg op twee verschillende manieren installeren, namelijk in serie of parallel. Afhankelijk van jouw situatie en jouw dak is één van deze twee manieren de beste keuze. Als er geen obstakels op of rondom het dak aanwezig zijn, waardoor er dus geen kans is op schaduw, worden de zonnepanelen in de meeste gevallen standaard in serie geschakeld aangesloten.

Wanneer parallel

Heb jij wel last van schaduw, bijvoorbeeld door een schoorsteen, bomen, een dakkapel of andere reden, of heb jij een variërende hellingshoek van de zonnepanelen? Dan kan het geadviseerd worden om de het zonnepanelensysteem parallel te schakelen. In dit geval installeert de monteur ieder zonnepaneel op zogenaamde micro omvormers of optimizers. Hierdoor heeft een paneel dat minder goed presteert, bijvoorbeeld door schaduw, geen invloed op de opbrengst van de overige zonnepanelen die op jouw dak liggen.

Het verschil tussen serie geschakelde zonnepanelen en parallel geschakelde zonnepanelen

Als je besluit zonnepanelen op het dak te installeren kunnen ze dus in serie of parallel geschakeld worden. Wat in jouw situatie de beste keuze is, hangt van een aantal factoren af. De uiteindelijke keuze bepaalt vervolgens voor een groot deel wat de opbrengst van jouw zonnepanelen zal zijn. Het is dus verstandig om goed te weten wat de verschillen tussen serie geschakelde en parallel geschakelde zonnepanelen zijn en wat alle voor- en nadelen zijn.

Overal gelijk

Zoals hierboven al te lezen is zijn de zonnepanelen in een serieschakeling achter elkaar aangesloten. De stroom loopt hierdoor vanaf het ene zonnepaneel door het andere zonnepaneel. In deze schakeling is de stroom dus overal gelijk. De crux zit hem in dit geval in de totale spanning. Deze zal gelijk zijn aan de som van de spanning per zonnepaneel. Dit betekent dat als er één zonnepaneel is dat geen stroom doorgeeft, ook de andere zonnepanelen geen stroom meer zullen krijgen.

Ieder paneel op zich

Bij een parallelschakeling is ieder zonnepaneel individueel op dezelfde spanningsbron aangesloten. De spanning is hierdoor overal gelijk. Ieder zonnepaneel kan in dit geval afzonderlijk de stroom doorgeven. Als er één zonnepaneel uitvalt blijven de overige zonnepanelen gewoon functioneren.

De voor- en nadelen van een serieschakeling

Als jij jouw zonnepanelen in serie laat schakelen zijn er verschillende voor- en nadelen waar je rekening mee dient te houden. Zonnepanelen die in serie geschakeld zijn worden ook wel een ‘string’ genoemd. Het is eigenlijk een soort draad van zonnepanelen. Hierdoor ontstaat er uiteindelijk een grotere stroomkring. Deze stroomkring kun je vergelijken met een snoer kerstlampjes. De stroom zal door de gehele kring lopen en loopt richting de omvormer. De omvormer zet de zonnestroom om in bruikbare wisselspanning. Het grootste voordeel van een serieschakeling is de prijs. Er zijn relatief weinig onderdelen nodig, zoals bijvoorbeeld bekabeling, waardoor de kosten lager uit zullen vallen. Een serieschakeling zal daarnaast ook een hogere spanning leveren. Dit brengt ook weer voordelen met zich mee, er treedt dan namelijk minder (warmte)verlies op. Daarnaast zal de gelijkspanning makkelijker omgezet kunnen worden naar wisselspanning.

Aan een serieschakeling zit ook een groot nadeel verbonden. Dat is namelijk dat de stroomsterkte af zal hangen van alle zonnepanelen. Als er één zonnepaneel minder stroom kan leveren, bijvoorbeeld door schaduw of een defect, dan zullen ook de overige zonnepanelen in de string minder goed kunnen presteren. Dit is goed te zien in het volgende rekenvoorbeeld: Het ene paneel levert 260 kWh. Het paneel ernaast levert 280 kWh. Doordat de panelen in serie geschakeld zijn zullen beide panelen slechts 260 kWh aan stroom kunnen leveren.

De voor- en nadelen van een parallelschakeling

Bij een parallelschakeling worden de zonnepanelen naast elkaar aangesloten. De plussen worden hierbij aangesloten op de plussen en de minnen worden hierbij aangesloten op de minnen. Hierdoor ontstaat er, net zoals bij een serieschakeling, één grote stroomkring. Toch wordt ieder paneel afzonderlijk op het circuit aangesloten. Hier is een groot voordeel aan verbonden, de afzonderlijke zonnepanelen zullen namelijk niet de andere zonnepanelen beïnvloeden.

Altijd de beste prestaties

Dit betekent dat als er één zonnepaneel is dat minder presteert, dit geen effect zal hebben op de prestaties van de zonnepanelen die ernaast liggen. Een parallelschakeling is onmisbaar als er schaduw op een deel van je dak valt of als je stroom wilt kunnen blijven produceren in het geval van een kapot zonnepaneel.

Prijs ligt hoger

Een van de grootste nadelen van een parallelschakeling is de prijs. Het aanleggen van een parallelschakeling kost namelijk meer dan een serieschakeling. Toch kan dit nadeel in veel gevallen toch opwegen tegen de opbrengsten die je anders mist in vergelijking met een serieschakeling.

Een goed alternatief: optimizers

Je kunt naast zonnepanelen die in serie of parallel geschakeld zijn ook kiezen voor een systeem dat gebruik maakt van optimizers. Een optimizers is een klein kastje dat op ieder individueel zonnepaneel bevestigd wordt. Dit kastje zal de opbrengst van het betreffende paneel monitoren. Hierdoor kan het voltage en de ampère goed op elkaar afgestemd worden, waardoor je het maximale uit de zonnepanelen kunt halen. Door optimizers te gebruiken hebben de panelen geen negatieve invloed meer op elkaar. De werking is dus vergelijkbaar met zonnepanelen die parallel geschakeld zijn.

Meerdere voordelen aan optimizers

Optimizers zijn een ideale oplossing in geval van schaduw op de zonnepanelen. Daarnaast kunnen optimizers ook gebruikt worden als het zonnepanelensysteem op meerdere dakoppervlakken gemonteerd wordt. Ook aan optimizers zit een groot nadeel verbonden, namelijk weer het prijskaartje. Het aanbrengen van optimizers is namelijk een stuk duurder dan zonnepanelen aan laten leggen in een serieschakeling. Daarnaast brengen optimizers ook meer onderhoud met zich mee en heb je te maken met meer warmte- en stroomverlies.

Het beste systeem voor jouw dak

Je vraagt je nu misschien af wat het beste systeem is voor jouw dak. Dit hangt voornamelijk af van de situatie op het dak. Als je jouw dak situatie in gaat schatten is het belangrijk om op verschillende punten te letten. Let bijvoorbeeld goed op de hellingshoek van het dak en de objecten op en rondom het dak. Deze aspecten spelen namelijk een grote rol bij de opbrengsten van jouw zonnepanelensysteem.

Last van schaduw op jouw dak

Er zijn verschillende objecten op en rondom het dak die voor schaduw kunnen zorgen. Denk hierbij aan een hoge boom naast het huis, een dakkapel, het dak van de buren en nog veel meer. Al deze objecten kunnen schaduw veroorzaken die je liever niet hebt. De opbrengsten van jouw zonnepanelen worden hierdoor namelijk beïnvloed. Schaduw op het dak heeft invloed op de keuze voor een bepaald zonnepanelensysteem. Om het simpel te maken kun je de volgende vuistregel aanhouden: hoe hoger het object is, hoe minder de zon hier overheen kan schijnen.

Hellingshoek van objecten dichtbij

Is dit bij jouw dak van toepassing? Dan wordt er gekeken naar de hellingshoek tussen de laagst geplaatste of meest dichtbijzijnde zonnepaneel en het hoogste punt van het betreffende object. Als dit bijvoorbeeld 20 graden is, dan zal er alleen in de wintermaanden sprake zijn van verliezen. Dit komt omdat de zon in de winter lager staat. Dit verlies is in dit geval bijna verwaarloosbaar, aangezien er in de winter al niet veel zon zal zijn. In dit geval hoef je hier dus geen rekening mee te houden.

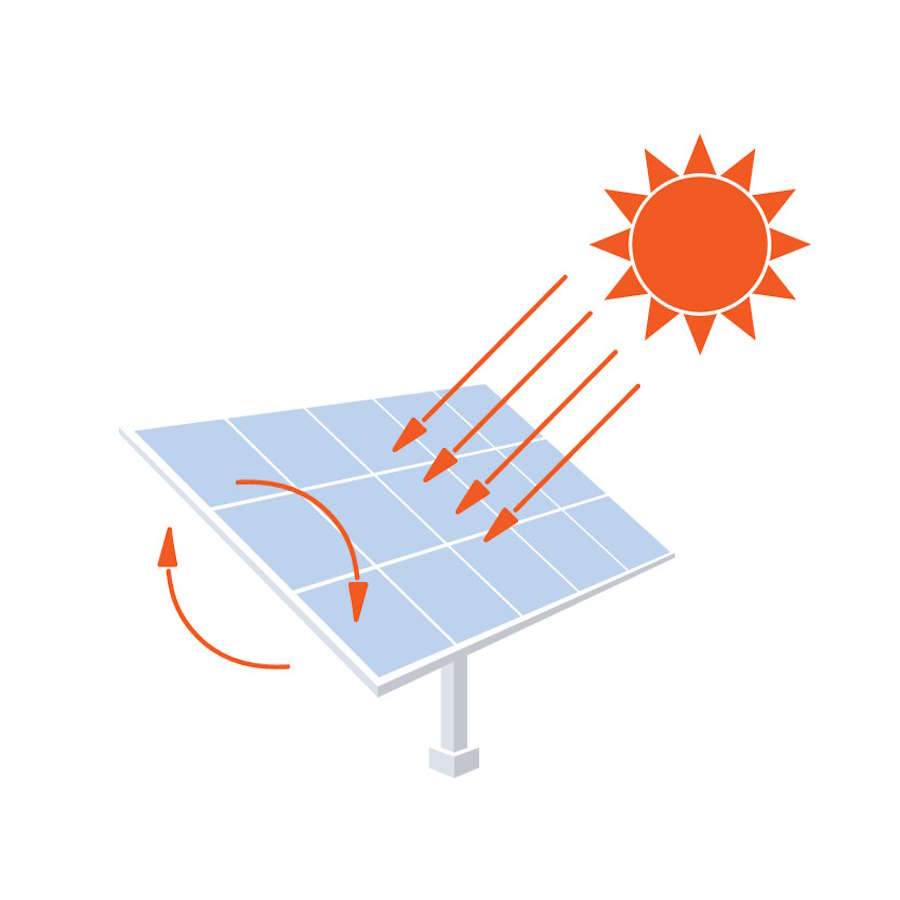

De hellingshoek van jouw dak

Een andere factor is de hellingshoek van jouw dak. Ook dit is een belangrijk onderdeel die een rol speelt bij jouw dak situatie. De opbrengst die jouw zonnepanelen kan leveren is erg afhankelijk van deze hellingshoek. Gedurende het jaar staat de zon op verschillende hoogtes. Zo staat de zon in de wintermaanden een stuk lager in vergelijking met de zomermaanden. Stel jouw dak heeft een westelijke oriëntatie en een hellingshoek van 30 graden. De opbrengst zal dan hoger zijn dan bij een hellingshoek van bijvoorbeeld 50 graden. Dit heeft te maken met de zon die eerder in het jaar al over de nok heen zal kunnen schijnen.

Dakvlakken

Worden de zonnepanelen op één dakvlak geplaatst? Dan zal de hellingshoek weinig tot misschien zelfs geen invloed hebben op de keuze van het systeem en de omvormer die het meest geschikt zijn voor jouw situatie. Als de zonnepanelen over meerdere dakvlakken verdeeld zullen worden moet er gekeken worden welke keuze voor het hoogst mogelijke rendement zal zorgen. Dit kan een serieschakeling zijn, een serieschakeling bestaande uit twee systemen of een schakeling met optimizers.
